معدات اختبار ضغط أنابيب HDPE: تجهيز مختبر لأنابيب بقطر 110 مم

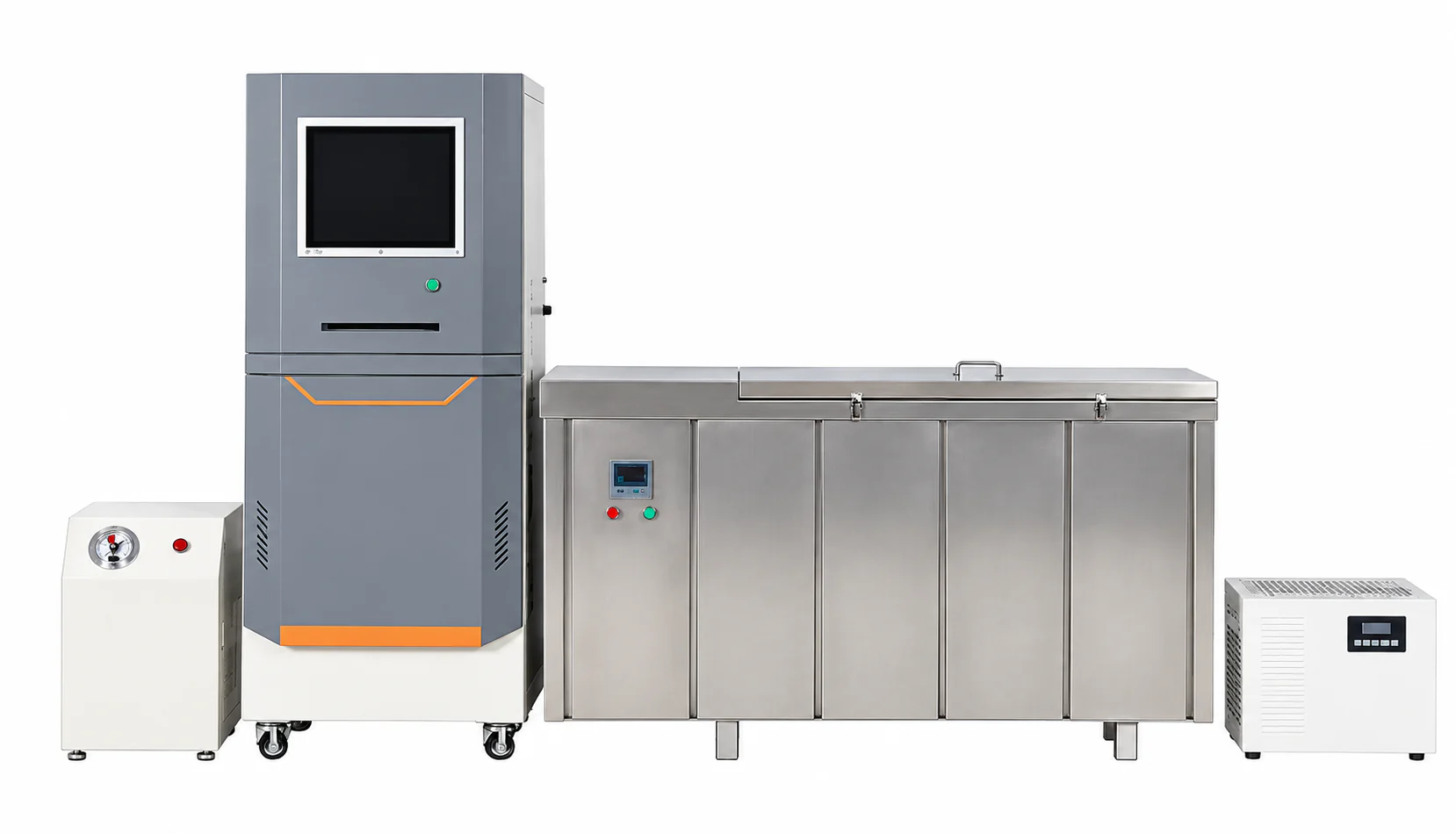

للتحقق من مقاومة الضغط الداخلي لأنابيب HDPE، يحتاج المختبر إلى نظام اختبار الضغط الهيدروستاتيكي الذي يتحكم في الضغط ودرجة حرارة الماء ومدة الاختبار معًا. بالنسبة لأنابيب PE مقاس 110 مم، تشتمل مجموعة المعدات العملية على أ وحدة ضغط ثلاثية القنوات، حمام مائي بدرجة حرارة ثابتة 110 نموذج، مبرد 1P وإغلاقات نهائية من الفولاذ المقاوم للصدأ 16-110A. يشرح هذا الدليل ما يفعله كل عنصر، وكيفية تحديد مجموعة كاملة وكيفية ارتباط النتائج بمعدل ضغط الأنبوب.

1. ما الذي يحدده اختبار الضغط الهيدروستاتيكي؟

في اختبار الماء في الماء، يتم ملء عينة الأنبوب بالماء، ويتم إغلاقها من كلا الطرفين، ثم يتم غمرها في حمام متحكم فيه وتعريضها لضغط داخلي محدد. ويسجل المختبر ما إذا كان قد بقي على قيد الحياة للفترة المطلوبة، أو وقت وطريقة الفشل. ISO 1167-1 يصف الطريقة العامة لاختبار الضغط الهيدروستاتيكي الداخلي؛ ISO 1167-2 يتناول إعداد عينة الأنابيب.

ASTM D1599 يميز بشكل واضح النتائج الهيدروليكية قصيرة المدى عن القوة طويلة المدى. وبالتالي فإن اختبار الانفجار القصير الناجح لا يعد بديلاً عن اختبارات الضغط المستمر وفحوصات التأهيل الأخرى المطلوبة لأنابيب الضغط PE.

هنا، 110 ملم يشير إلى القطر الخارجي الاسمي للأنبوب. ولا يحدد سمك الجدار أو فئة الضغط الفريدة. للحصول على الخلفية، انظر لدينا دليل SDR لأنابيب HDPE و دليل المواد PE80 مقابل PE100.

2. مجموعة معدات كاملة لأنابيب PE مقاس 110 مم

فيما يلي التكوين المحدد لهذا المثال المختبري مقاس 110 مم. تعتبر ملصقات النماذج بمثابة معرفات شراء: احصل على رسومات المورد والمواصفات المقدرة قبل معاملتها على أنها قدرات مضمونة.

3. ما الذي تفعله وحدة الضغط ثلاثية القنوات؟

تقوم الوحدة الرئيسية بتوليد ضغط الماء وتنظيمه عندما يستجيب الأنبوب للحمل. تحتاج كل قناة اختبار إلى القياس والتحكم الخاص بها حتى يمكن عزل التسرب أو الفشل في عينة واحدة. بالنسبة لهذا الإعداد، خطط لعينة واحدة لكل قناة، مع خرطوم ضغط منفصل وسجل اختبار محدد.

• عملية مستقلة: التحقق من إمكانية تشغيل كل قناة وإيقافها وخفض ضغطها بشكل مستقل، مع استمرار الاختبارات الأخرى ضمن الحدود المسموح بها.
• قدرة الضغط: تحديد نطاق العمل المطلوب والدقة في نقاط الاختبار الفعلية. لا يقول الضغط الأقصى المرتفع وحده الكثير عن جودة التحكم عند الضغوط المنخفضة.
• البيانات التي يمكن تتبعها: تتطلب معرف العينة وتاريخ الضغط والوقت وحالة الانقطاع ومؤشرات الفشل. ويجب أيضًا تسجيل درجة الحرارة، إما من خلال نفس البرنامج أو من خلال مسجل الحمام المتزامن.
• عملية طويلة الأمد: تأكد مما يحدث أثناء انقطاع الطاقة وفقدان الضغط ونقص المياه وفشل الاتصالات. يحتاج الاختبار المتقطع إلى تصرف موثق وفقًا للطريقة المختارة.

ثلاث قنوات ضغط لا تخلق ثلاث درجات حرارة للاستحمام. وفي حمام واحد غير مقسم، تشترك جميع العينات المغمورة في درجة حرارة واحدة. يجب تشغيل برامج درجات الحرارة المختلفة بالتتابع أو استخدام حمامات يتم التحكم فيها بشكل منفصل. يتم تحديد عدد النسخ المتماثلة بواسطة خطة الاختبار، وليس بعدد القنوات المثبتة.

4. مطابقة الحمام المائي ذو 110 نموذج والمبرد 1P

حمام مائي ثابت الحرارة، طراز 110

يجمع الحمام بين خزان المياه والسخان ونظام الدورة الدموية ومستشعر درجة الحرارة وجهاز التحكم. يساعد التداول في الحفاظ على بيئة موحدة حول العينات. تتحكم وحدة الضغط في الماء داخل الأنبوب؛ يتحكم الحمام في درجة حرارة الماء المحيط.

لا يجب قراءة اسم الطراز "110" على أنه سعة خزان تبلغ 110 لترًا. اطلب الطول والعرض والعمق القابل للاستخدام ورسم التحميل. تحقق من التجميع الكامل: طول الأنبوب الحر المطلوب، وإغلاق كلا الطرفين، ووصلات الخراطيم، والدعامات، والمساحة المخصصة لتدوير المياه. قد يكون الحمام الذي يقبل أنبوبًا واحدًا مكشوفًا صغيرًا جدًا بالنسبة لثلاث عينات مغطاة.

بالنسبة لعينة الأنابيب المبثوقة، فإن القاعدة العامة للطول الحر هي ISO 1167-2:2006، البند 5.1.1 لا يقل عن ثلاثة أقطار اسمية ولا يقل عن 250 ملم. للأنابيب 110 ملم الحد الأقصى (3 × 110، 250) = 330 ملم بين قبعات النهاية. تحتاج العينة المقطوعة والحمام إلى مساحة إضافية لمجموعات الإغلاق؛ 330 ملم ليس الطول الإجمالي للتجميع.

يتبع اختيار الحمام حسب أبعاد العينة وعمق المياه النهج الموصوف من قبل الشركة المصنعة لمعدات الاختبار IPT. ينبغي إثبات استقرار درجة الحرارة والتوحيد المكاني تحت الحمل المقصود؛ دقة العرض ليست نتيجة معايرة.

مبرد 1P

يقوم المبرد بإزالة الحرارة من دائرة الحمام. قد يكون من الضروري إجراء اختبار درجة حرارة منخفضة عندما تكون الغرفة أكثر دفئًا من درجة حرارة الماء المستهدفة. على سبيل المثال، لا يمكن للحمام الاحتفاظ بدرجة حرارة 20 درجة مئوية في غرفة تبلغ درجة حرارتها 30 درجة مئوية باستخدام المدفأة وحدها.

"1P" هو حجم اسمي للمعدات، وليس قدرة تبريد تم التحقق منها بالكيلوواط. اطلب ناتج التبريد عند درجة حرارة الماء المغادر ودرجات الحرارة المحيطة المطلوبة، بالإضافة إلى التدفق ورأس الضغط وترتيب الخزان ودرجة حرارة الماء العائد المسموح بها. لا يعد التحويل الثابت من 1P إلى كيلووات التبريد طريقة تغيير حجم كافية.

الشركة المصنعة للمبرد مبردات النار الباردة يشرح الفرق بين قوة المحرك وخرج التبريد المفيد. بالنسبة للوحدة المشتراة، استخدم بيانات أداء التبريد المقدرة الخاصة بها.

تأكد من أن وحدات التحكم في الحمام والمبرد تعمل معًا وأن المورد يوفر ترتيب اتصال مناسب. إذا كان هناك حاجة إلى برنامج لدرجة حرارة مرتفعة، فتحقق مما إذا كان يجب عزل حلقة التبريد أو تجاوزها. لا تقم بتدوير ماء الاستحمام الساخن من خلال مبرد غير مصنف لقبوله.

5. تحديد مواصفات سدادات الاختبار المصنوعة من الفولاذ المقاوم للصدأ 16-110A

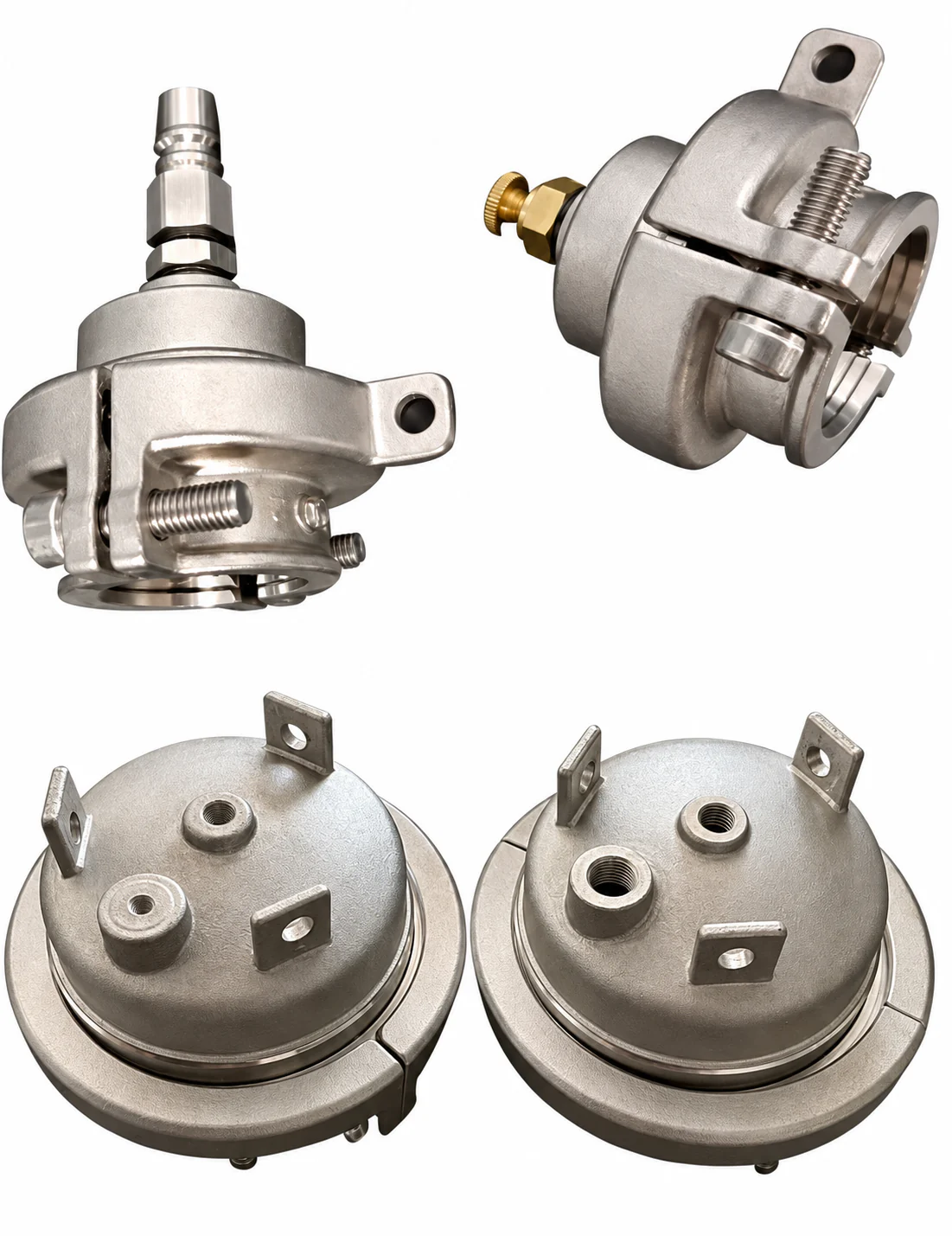

يجب أن تقوم سدادات النهاية، والتي تسمى أيضًا أغطية نهاية الاختبار أو التركيبات، بإغلاق الأنبوب وتحمل القوى المتولدة أثناء الاختبار. إنها ليست مقابس سباكة عادية. المطلوب سلسلة سدادات اختبار الأنابيب المصنوعة من الفولاذ المقاوم للصدأ 16-110A يجب أن يتضمن الأجزاء الصحيحة للأنبوب الفعلي مقاس 110 مم.

تأكد مما إذا كان "16-110A" يشير إلى سلسلة مقاسات أو مجموعة متعددة الأحجام مصاحبة أو مجموعة واحدة محددة. لا تفترض أن زوجًا واحدًا يناسب كل قطر من 16 إلى 110 ملم. اطلب قائمة الأجزاء التي تغطي القطر الخارجي الفعلي للأنبوب، ونطاق الجدار، والمدخلات، والأختام، ووصلات الضغط.

يميز المصنعون عمليات الإغلاق من النوع A والنوع B وترتيبات الختم المختلفة. على سبيل المثال، مجموعة Jinjian JJEC يسرد النوع A بدون قضبان الربط والنوع B مع قضبان الربط. تأكيد ترتيب الحمل المحوري الذي تتطلبه طريقة الاختبار؛ يجب التحقق من الحرف "A" في عرض الأسعار مقابل رسم المورد.

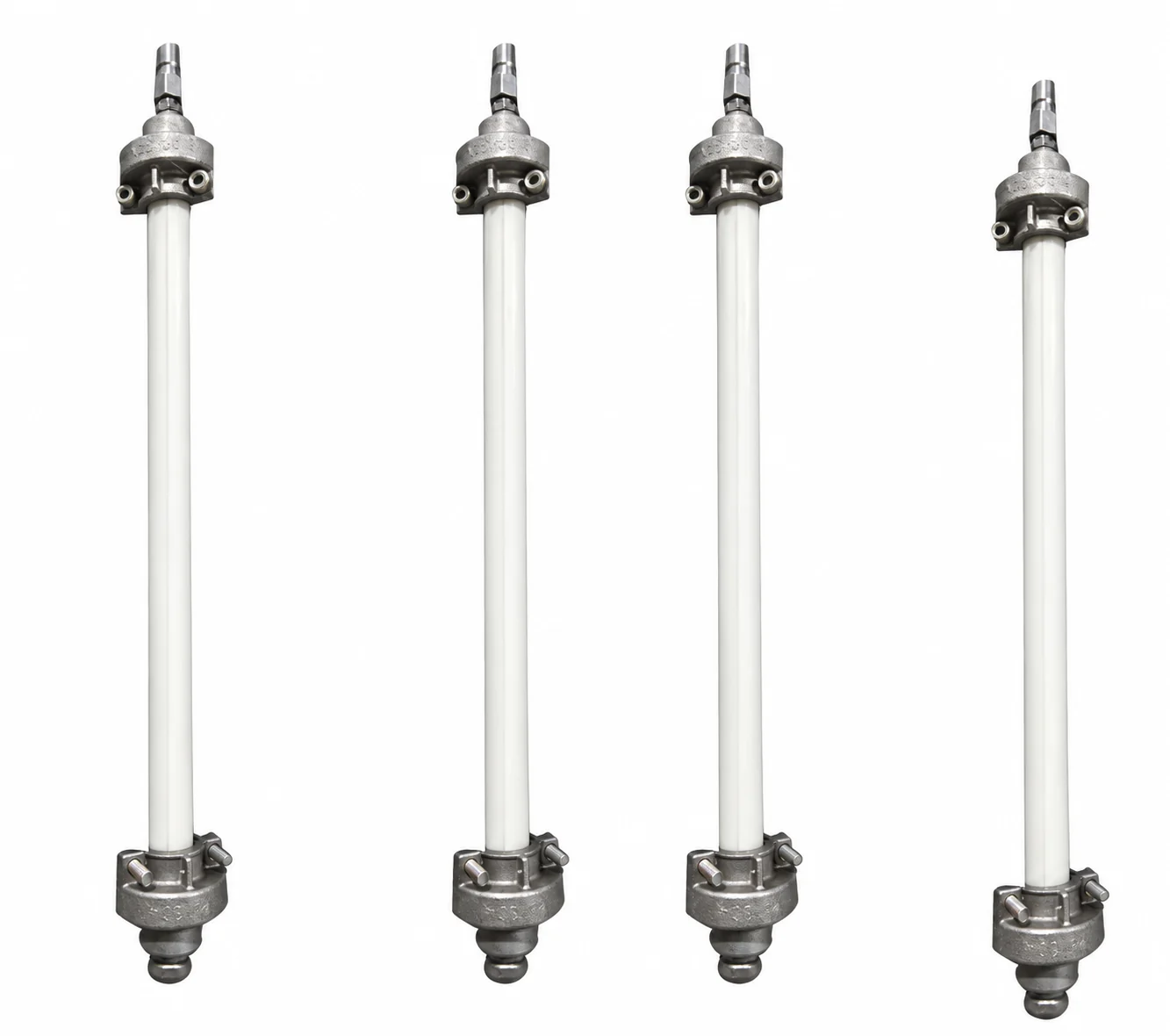

• الكمية: تحتاج ثلاثة أقسام أنابيب مقاس 110 مم تم اختبارها في وقت واحد إلى ثلاثة أزواج مناسبة من أقفال النهاية، وليس زوجًا واحدًا مقاس 110 مم مشتركًا عبر ثلاث قنوات.
• المواد والتقييم: الحصول على درجة الفولاذ المقاوم للصدأ وغطاء الضغط/درجة الحرارة المسموح به للتجميع الكامل، بما في ذلك الأختام والمثبتات والوصلات.
• توافق الأنابيب: تحقق من التسامح الفعلي للقطر الخارجي، وسمك SDR/الجدار وطريقة الإمساك والختم الخاصة بالشركة المصنعة.
• أجزاء الخدمة: تضمين الأختام البديلة وأدوات التثبيت المطلوبة والخراطيم/المحولات المقدرة المطابقة في عرض الأسعار.

يجب فحص التسرب في الغطاء أو التركيب أو الخرطوم بشكل منفصل عن التمزق في جدار الأنبوب. سجل مكان حدوث التسرب؛ لا تصف كل انخفاض في الضغط بأنه أنبوب فاشل.

6. كيف يتم اختيار ضغط الاختبار؟

ابدأ بمواصفات المنتج المعمول بها وجدول الاختبار الخاص به. لأنابيب إمدادات المياه PE، ISO 4427-2 هو مرجع ذو صلة بمعايير المنتج. مواصفات أنابيب المياه والغاز والأنابيب الصناعية غير قابلة للتبديل. تأكد من فئة المادة المطلوبة والإجهاد ودرجة الحرارة والمدة ومعايير القبول قبل اختيار برنامج الماكينة.

تشرح علاقة الإجهاد المحيطي سبب عدم كفاية القطر الخارجي وحده:

للحصول على مثال هندسي فقط، خذ d = 110.0 مم وe = 10.0 مم. المعادلة تعطي p = 0.20 × σ. إذا حدد جدول اختبار معتمد σ = 10.0 ميجا باسكال، فإن هذه الهندسة ستعطي p = 2.0 ميجا باسكال، أو 20 بار. هذا الإجهاد المفترض هو مثال حسابي، وليس شرط اختبار PE100 محددًا وليس مهمة PN.

وعلى النقيض من ذلك، فإن حساب فئة ضغط الخدمة المعلنة يستخدم ضغط التصميم المناسب والظروف المرجعية. إن استبدال ضغط الخدمة هذا بنقطة ضبط المختبر قد يؤدي إلى تخطي متطلبات الضغط الخاصة بمعيار الاختبار. استخدم أبعاد العينة المقاسة وجدول الاختبار المحدد معًا.

7. سير العمل في المختبر وتقرير الاختبار

تدعم حزمة المعدات سير العمل التالي. يجب أن يوفر الإجراء المختبري الخاضع للرقابة أبعاد العينة الدقيقة ووقت التكييف وتسلسل الضغط والتفاوتات وقواعد الفشل.

استخدم التوصيلات المصنفة للضغط والحماية المناسبة، واتبع تعليمات التركيب الخاصة بالمورد، وتحقق من عدم وجود ضغط قبل فك الغطاء أو الخرطوم. يحتوي الحمام على ماء ساخن أثناء اختبارات درجة الحرارة المرتفعة. هذه هي اختبارات ضغط الماء المعملية. يؤدي استبدال الغاز المضغوط إلى تغيير خطر الطاقة المخزنة والطريقة.

يحدد التقرير المفيد المختبر، والمشغل، والعينة/الدفعة، والأبعاد المقاسة، ونقطة الضبط المحسوبة، وتاريخ الضغط ودرجة الحرارة الفعلي، ومدة الاختبار، ونوع الإغلاق، والانقطاعات، والنتيجة، وقاعدة القبول الحاكمة. إن شاشة الآلة التي تظهر "التمرير" بدون هذه الشروط لا تعتبر دليلاً كافياً على المطابقة.

8. ما يجب وضعه في قائمة التحقق من الشراء والقبول

أيضًا ميزانية لقطع/تحضير العينات وأدوات قياس الأبعاد والأدوات المرجعية التي يمكن تتبعها. قد تكون هناك حاجة إلى اختبارات إضافية للمنتج إلى جانب الاختبار الهيدروستاتيكي؛ إن شراء هذه العناصر الأساسية الأربعة لا يؤدي في حد ذاته إلى تجهيز مختبر لكل متطلبات شهادة أنابيب البولي إيثيلين.

9. الأسئلة المتداولة

10. المراجع الفنية وملاحظات الصور

تدعم الروابط أدناه الفروق بين طرق الاختبار ومبادئ المعدات الواردة في هذا الدليل. يجب تأكيد الحمام المحدد من طراز 110 والمبرد 1P وتعيين التركيبات 16-110A مقابل وثائق المورد الفعلية؛ الأمثلة من الشركات المصنعة الأخرى لا تحدد تصنيفاتها.

• أيزو 1167-1:2006 — الطريقة العامة لمقاومة الضغط الهيدروستاتيكي الداخلي.
• أيزو 1167-2:2006 - تحضير قطع اختبار الأنابيب.
• أيزو 4427-2:2019 — أنابيب PE لإمدادات المياه وتصريف الضغط/الصرف الصحي.
• ASTM D1599 — اختبار الضغط الهيدروليكي قصير المدى وقيود نتائجه.
• حمامات اختبار IPT - تحديد حجم الحمام على أساس العينات، والتداول، والتحكم في درجة الحرارة.
• Jinjian JJEC نهاية عمليات الإغلاق — أمثلة الشركة المصنعة لأنواع الإغلاق وترتيبات الختم.
• أنظمة الاختبار الهيدروستاتيكي Tianpeng - أمثلة على القنوات التي يتم التحكم فيها بشكل مستقل، وخيارات الحمامات، والإغلاقات النهائية الخاصة بالقطر.

صور المعدات وصور النهاية: الصور المرجعية المرفقة، تم تنقيحها لإزالة خلفيات المشهد والعلامات المتراكبة. وهي توضح الترتيبات العامة، وليس الأبعاد المعتمدة أو مواصفات النموذج. مخطط النظام: رسم توضيحي توضيحي أصلي لـ WingsPipeMachine، وليس رسم تجميع معتمد. تم فحص المراجع الفنية في 15 سبتمبر 2026.
